Lasersystem

Inkscape

PreparerInkscape

Afin de preparer au mieux Inkscape, il est nécessaire que :
  • Les unités soient en millimètres (mm).

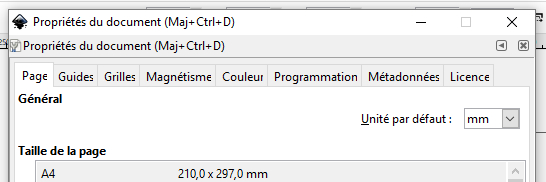

Fichier / Propriétés du document : unité par défaut : mm

image mm.jpg (64.2kB)











  • Les boîtes de sélection d'objets soient "englobantes" pour une plus grande justesse de précision.
Edition / Préférences / outils : boite englobante géométrique.

image boite.jpg (44.5kB)

















Fichiers accéptés et conversions

  • svg → dxf → rld (relativement façile)
  • rld → ai ou plt → svg (relativement compliqué)

Le logiciel Inkscape utilise en format de fichier par défaut le « .svg ». Il est souvent un intermediaire entre la conception et la réalisation lorsqu'il s'agit de gravure ou de découpe laser sur l'imprimante de marque « Trotec ».
Le logiciel RDWorks v8 est le logiciel par défaut lié a l'imprimante laser de Marque « Laser System » tout comme « JobControl» est le logiciel par défaut lié a l'imprimante laser de marque « Laser system ».
Néanmoins, le format géré par RDWorksV8 est le « .dxf » et le « .rld ».
Inkscape donne la possibilité d'exporter un fichier au format « .dxf » mais il est fortement conseillé de ne quitter le format « .svg » que sur des fichiers abouties et pour l'utilisation de l'imprimante laser de marque « Laser System » seulement.
En effet, RDWorksV8 ne peut ouvrir un fichier que si il est au format « .dxf », ou au format « .rld ».
Il vous sera difficile de revenir au format « .svg ».

Il est ainsi vivement conseillé de faire une copie de votre fichier en svg.
Cette dernière sera exporté en dxf avec Inkscape. Puis, après ouverture par RDWorksV8, enregistré en rld.

Au cas où vous vous retrouveriez « bloqué » avec un fichier sur lequel vous avez apporté beaucoup de modification sur RDWorksV8 et que vous désirez repasser à un format svg pour retravailler sur inkscape, deux possibilités s'ouvrent a vous :
  • 1- Exporter depuis RDWorks v8 au format « .ai » qui est un format « Adobe Illustrator ». Puis, avec le logiciel d'Adobe Illustrator ouvrez le fichier « ai » et exporté le en svg.
  • 2- Exporter depuis RDWorks v8 au format « plt » puis ouvrir le fichier avec un logiciel comme «CorelDraw» par exemple. « Exporté » ou « sauvegardé sous » en svg.
Dans la mesure du possible, utiliser le format dxf et rld seulement en fin de chaine quand il vous faut utiliser l'imprimante de marque « Laser Système ».
Evitez d'apporter des modifications à votre fichier sur RDWorks v8.


RDWorks v8

Lisser la courbe (Curve Smoothing) :

  • Quand vous importez un fichier vectoriel, les courbes originales sont automatiquement lissées.
Si vous le desirez, cette fonction peut être désactivée en décochant le bouton "Lisser" (Smoothing).
Si le lissage automatique est desactivé, le temps d'import des fichier est diminué.
Vous pouvez aussi proceder à un lissage des lignes sélectionnées manuellement.

image lisser.jpg (27.5kB)









Fermeture Auto de la courbe (Auto-close curves) :

  • Erreur de fermeture (Close error) :
Quand la distance entre le point de départ et celui de fin d'une courbe est plus petit que la tolérance choisie, la courbe se ferme automatiquement.
  • Forcer la fermeture (Force to close) :
Force la fermeture de toutes les courbes sélectionnées.
Cette fonction va automatiquement fermer les courbes selon la tolérance choisie (en mm).

image fermeture.jpg (22.2kB)









Combiner les courbes (Combine curves) :

  • Erreur max (Max error) :
Cette fonction combine les lignes sélectionnées automatiquement selon la tolérance choisie (en mm).
OVH Mail Roundcube
image combine.jpg (22.6kB)









Supprimer les chevauchements (Removing the overlaping) :

  • Dans des circonstances normales, ne sélectionnez pas "Activer erreur doublons" (Enable Overlap error).
Enlever les lignes chevauchantes quand deux lignes sont suffisament proches voir identiques.
Si vous avez besoin de supprimer un chevauchement de ligne, vous devez selectionner "Activer erreur doublons" (Enable Overlap error) et définir une tolerance.
Si la distance est trop grande il va supprimer des lignes accidentellement.
Cependant, attention car des lignes/courbes chevauchantes peuvent démarrer un feu si il y en a trop.

image doublons.jpg (22.9kB)
